  • ZEHNDER - ComfoFond-L Q L ST Gruntowy Wymiennik Ciepła (wersja lewa, do jednostek ComfoAir Q ST) 471310084

Symbol: 471310084
9700.00
szt. Do przechowalni
Wysyłka w ciągu 3 dni
Cena przesyłki 0
DARMOWA WYSYŁKA (przelew) 0
Odbiór osobisty (płatne przy odbiorze) 0
Odbiór osobisty (przelew) 0
Kurier: mała paleta (Pobranie) 189
Dostępność do 3 dni

Zamówienie telefoniczne: 783433733

Zostaw telefon

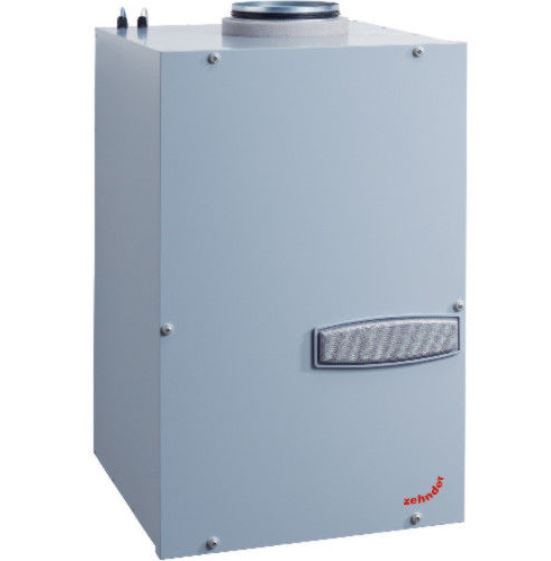

Glikolowy gruntowy wymiennik ciepła Zehnder ComfoFond-L Q
został zaprojektowany do współpracy z centralami wentylacyjnymi
Zehnder ComfoAir Q350/450/600. Łączy w sobie takie
zalety jak maksymalny komfort, wysoka sprawność oraz
niewielkie wymogi przestrzenne. W zimie stanowi zabezpieczenie
zrównoważonej wentylacji mechanicznej w budynku poprzez
wstępne podgrzewanie czerpanego powietrza. Gwarantuje to
optymalną pracę centrali wentylacyjnej ComfoAir Q również
przy ujemnych temperaturach powietrza zewnętrznego. W lecie
gruntowy wymiennik ciepła ComfoFond-L Q reguluje temperaturę
powietrza z zewnątrz, zapewniające polepszenie komfortu
w wentylowanych pomieszczeniach.



Oszczędność energii dzięki wykorzystaniu energii odnawialnej
z gruntu
■ Maksymalny komfort cieplny w zimie zapewniany przez
wstępne ogrzewanie powietrza z zewnątrz przy wykorzystaniu
ciepła ziemi i regulacja temperatury powietrza z zewnątrz
w lecie, zapewniająca komfortowy klimat wnętrza
■ Niewielkie wymogi przestrzenne i szybki montaż bezpośrednio
obok centrali wentylacyjnej
■ Łatwe i zrównoważone wykorzystanie ciepła ziemi przy
niewielkim zużyciu energii elektrycznej
■ Pompa cieczy o klasie efektywności energetycznej A
■ Wymiana powietrza nawet przy ujemnych temperaturach
zewnętrznych



Wyposażenie
■ Pompa cieczy o klasie efektywności energetycznej A
■ Zawór bezpieczeństwa: 3 bar
■ Odpowietrznik automatyczny
■ Naczynie wyrównawcze: 2 l
■ Manometr: od 0 do 10 bar
■ Przewód przyłączeniowy pompy i czujnika temperatury
■ Przyłącza DN 20 z gwintem zewnętrznym do przewodów cieczy



Opis
Glikolowy gruntowy wymiennik ciepła Zehnder
ComfoFond-L Q do central wentylacyjnych ComfoAir
Q350/450/600. W zimie urządzenie ComfoFond-L Q służy do
wstępnego podgrzewania powietrza z zewnątrz przed wlotem do
centrali wentylacyjnej, natomiast w lecie do regulacji
temperatury i osuszania powietrza. Wykorzystywane jest jako
rozszerzenie centrali wentylacyjnej ComfoAir Q i można je
zainstalować bezpośrednio obok jednostki wentylacyjnej, co
oszczędza miejsce.
Zakres dostawy zawiera wszystkie potrzebne komponenty, takie
jak pompa obiegowa, naczynie rozprężne, manometr oraz zawór
bezpieczeństwa. Wszystkie komponenty są już fabrycznie
zamontowane w obudowie urządzenia ComfoFond-L Q.
Przewód kolektora gruntowego / przyłącze sondy gruntowej z
przepustem ściennym oraz glikol nie należą do zakresu dostawy.
Zamontowany przed urządzeniem filtr klasy G4 chroni wymiennik
ciepła przed zanieczyszczeniami. Możliwe jest również połączenie
z filtrem przeciwpyłkowym w centrali wentylacyjnej.
Glikolowy gruntowy wymiennik ciepła jest sterowany i regulowany
bezpośrednio za pomocą regulatora w centrali wentylacyjnej
Zehnder ComfoAir Q.


Filtry


Glikolowy gruntowy wymiennik ciepła ComfoFond-L Q w standardzie
wyposażony jest w filtr G4. Filtr można opcjonalnie łączyć
z filtrem przeciwpyłkowym w centrali wentylacyjnej.


Montaż

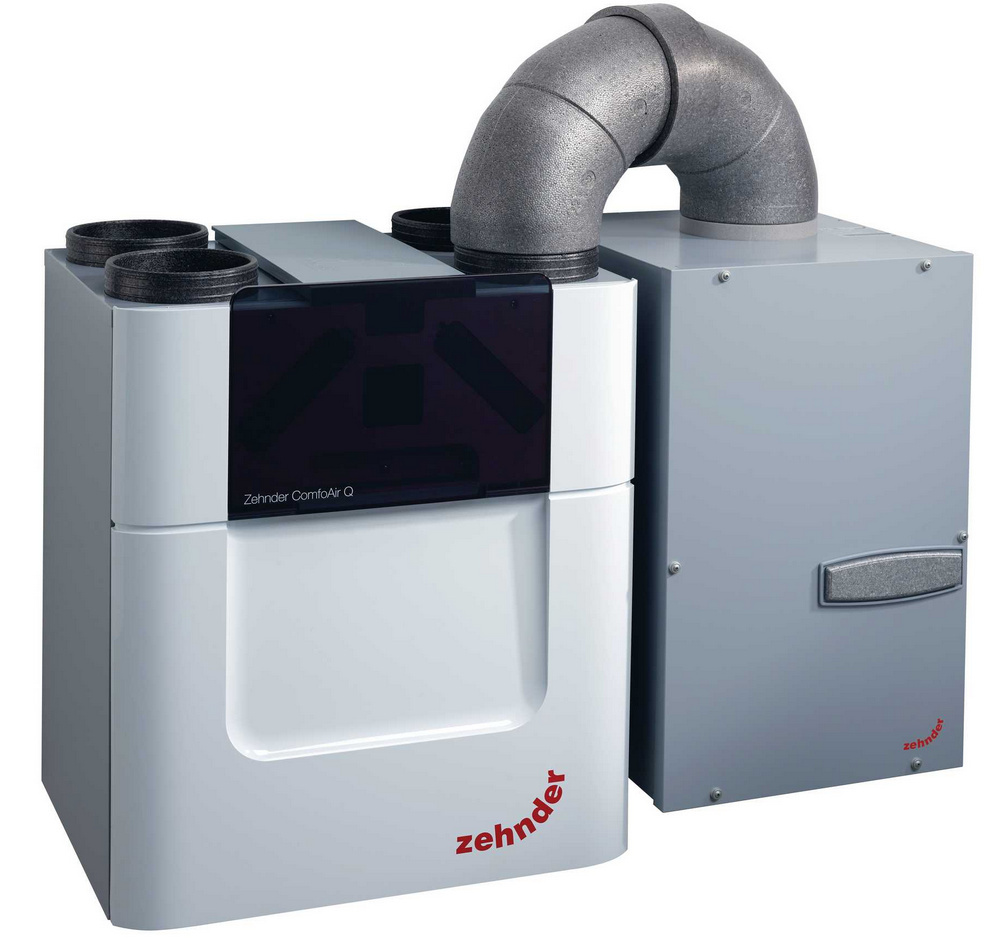

Urządzenie ComfoFond-L Q charakteryzuje się zwartą budową
i można je zainstalować bezpośrednio obok centrali wentylacyjnej.
Przyłącza powietrza z zewnątrz oraz przewodów cieczy są
umieszczone z boku. W przypadku centrali wentylacyjnej z przyłączami
powietrza doprowadzanego i wywiewanego z lewej strony
urządzenie ComfoFond-L Q montuje się z prawej strony z boku
centrali wentylacyjnej. W przypadku central wentylacyjnych
z przyłączami powietrza doprowadzanego i wywiewanego z prawej
strony montaż odbywa się odpowiednio z lewej strony.
Urządzenie można zamontować zarówno na ścianie jak i na
podstawie. Jeśli masa właściwa ściany nie przekracza 200 kg/
m2, urządzenie ComfoFond-L Q należy zamontować na podłożu.
Połączenie między przyłączem kondensatu urządzenia
ComfoFond-L Q a siecią kanalizacyjną należy wykonać za
pomocą zapewnianego przez inwestora syfonu suchego
i swobodnego wylotu.

Obsługa

Urządzenie wentylacyjne włącza i wyłącza pompę cyrkulacyjną
modułu ComfoFond-L Q, gdy jest to konieczne. Użytkownik może
zaprogramować system wentylacji zgodnie ze swoimi upodobaniami,
ustawiając pożądany profil temperatury. Informacje na temat
zmiany ustawień profil temperatury można znaleźć w instrukcji
obsługi urządzenia wentylacyjnego.

Konserwacja


Konserwacja urządzenia przez użytkownika ComfoFond-L Q ogranicza
się do przeprowadzanej co pół roku wymiany filtrów oraz
do kontroli ciśnienia w układzie. Konserwacja urządzenia powinna
być regularnie przeprowadzana przez instalatora lub serwisanta.
Obejmuje ona czyszczenie wymiennika ciepła i powierzchni mających
kontakt z powietrzem, a także kontrolę szczelności komponentów
hydraulicznych oraz kontrolę działania całej instalacji.
Inne prace serwisowe opisane są w podręczniku urządzenia.

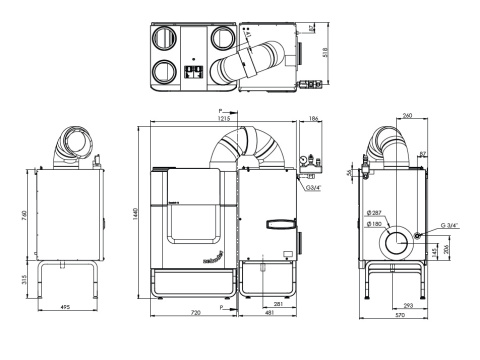

Wysokość (mm) * 760
Szerokość (mm) * 480
Głębokość (mm) * 570
Masa ComfoFond-L Q TR 46 kg
Masa ComfoFond-L Q ST 47 kg
Przyłącze powietrza z zewnątrz (mm) 180
Przyłącze kondensatu 1 gwint zewnętrzny ¼ cala
z adapterem 32 mm
Przyłącze cieczy Gwint zewnętrzny DN 20
Temperatura robocza od -22 °C do +45 °C
Napięcie sieciowe 220/230 V AC, 50/60 Hz,
1 faza
Klasa ochrony IP 44
Minimalne zużycie prądu 0,06 A
Maksymalne zużycie prądu 0,58 A
Minimalny pobór mocy 5 W
Maksymalny pobór mocy 70 W
Ciśnienie robocze 1,5 bar
Objętość cieczy 5 l (bez objętości kolektora
gruntowego)
*(wymiary obudowy bez króćca)
