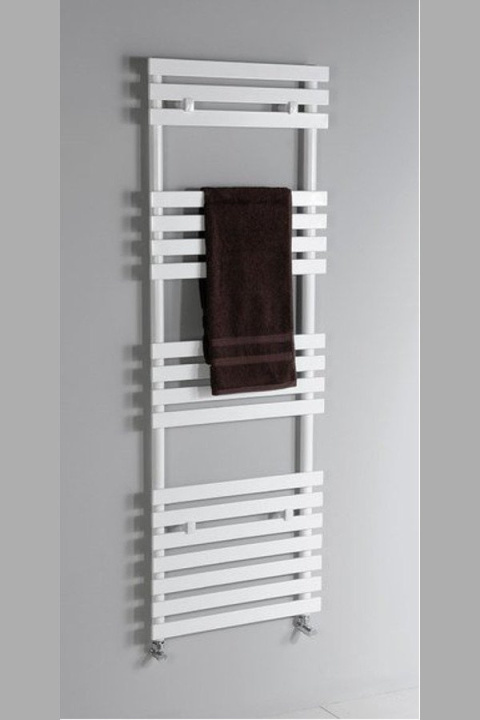

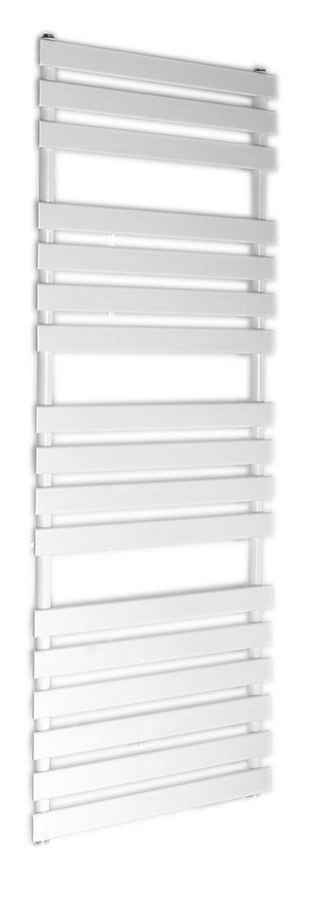

Sapho JALOUSI grzejnik łazienkowy 500x940cm, 328W, biały 1801-10

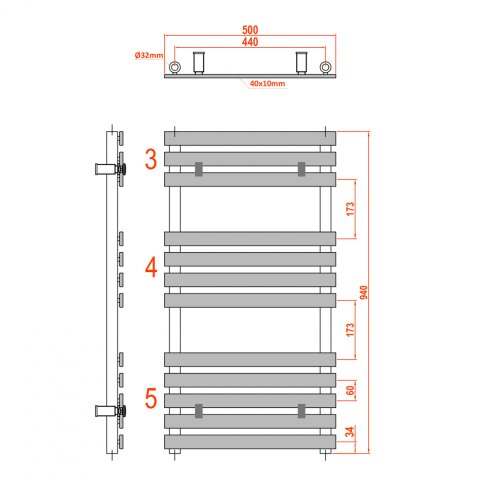

Zdjęcie ilustracyjne - rozmieszczenie i dokładna ilość rur poziomych zależna od konkretnej wielkości grzejnika - patrz rysunek techniczny

Opcje połączenia:
- centralne ogrzewanie
- ogrzewanie elektryczne
- połączenie ogrzewania centralnego i elektrycznego

Zalecane zestawy połączeniowe: CUBE , CORNER, MONO ONE, CORNER COMBI, COMPACT.

Pręt grzejny nie jest częścią grzejnika.

Jeśli grzejnik jest ogrzewany tylko elektrycznie, do chłodnicy należy dokupić wtyczkę ½ ”.

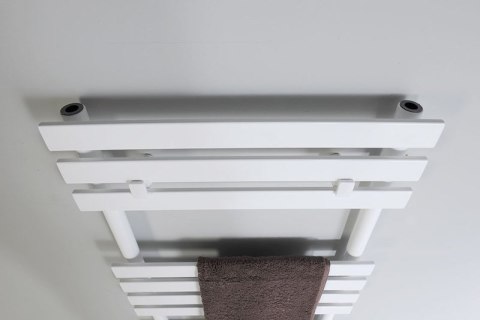

Kwadratowa konstrukcja z prostokątnymi profilami, które idealnie komponują się z pionowymi rurami o okrągłym profilu.

Połączenie ogrzewania centralnego i elektrycznego

Ogrzewanie elektryczne

Centralne ogrzewanie

Możliwości „bocznego” połączenia drabin grzewczych

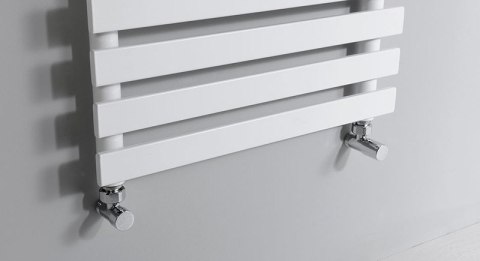

1. Centralne ogrzewanie - zawór ręczny

Zestaw CUBE Set COMPACT Okucia miedziane ALU Okucia rozety

Jeśli zdecydujesz się na zakup drabiny tego typu, musisz wybrać odpowiedni zestaw połączeniowy.
Jeśli ogrzewanie ma być używane tylko do podgrzewania ciepłej wody bez głowicy termostatycznej, należy kupić zestaw przyłączeniowy
np. COMPACT lub CUBE (zgodnie z projektem ogrzewania).
Zestaw CUBE jest dostępny w chromie, szczotkowanej stali nierdzewnej lub srebrze.
Zestaw COMPACT jest dostępny tylko w chromie. Zestawy COMPACT i CUBE nie rozróżniają wariantu prawy / lewy.
RADA! Otwory na rury w płytkach nie zawsze są perfekcyjnie wykonane, dlatego zalecamy zakup zestawu rozet osłonowych. Rozety na okładki służą do przykrycia rur Cu lub Alupex oraz nieoczyszczonych otworów w ścianie. Rozety na okładki są dostępne w chromowanej lub szczotkowanej stali nierdzewnej.
UWAGA! Nasze zawory projektowe mają specjalny gwint 24-19, dlatego konieczne jest zakupienie zalecanych złączek zaciskowych dla każdego zaworu w zależności od materiału i średnicy rury - miedź / alupex.
Złączki zaciskowe są dostępne w chromowanej lub szczotkowanej stali nierdzewnej.

2. Centralne ogrzewanie - zawór z głowicą termostatyczną

Okucia CORNER Zestaw miedzi ALU Okucia rozety

Jeśli wybierzesz opcję termostatyczną, zalecamy NAROŻNIK :
RADA! Zestaw CORNER jest dostępny w wersji prawej / lewej. Zdjęcie powyżej pokazuje właściwy wariant - dopływ ciepłej wody znajduje się po prawej stronie, sama głowica termiczna jest umieszczona po prawej stronie (zawsze w widoku z przodu). Zalecamy wybór zaworu tak, aby głowica zawsze wskazywała kierunek poziomych profili grzejnika, a nie przeciwną stronę (poza ogrzewaniem). Trójosiowa konstrukcja zaworu pozwala ukryć głowicę zaworu pod chłodnicą, dzięki czemu unika się miejsca.
NAROŻNIK jest dostępny w chromowanej lub szczotkowanej stali nierdzewnej.
UWAGA! Wymienione wyżej zaciski mocujące do zestawu grzewczego + rozety osłonowe. Dostępne w mocowaniach chromowanych lub ze stali nierdzewnej. Rozety na okładki są dostępne w chromowanej lub szczotkowanej stali nierdzewnej.

3. Ogrzewanie kombinowane - zawór z głowicą termostatyczną

Corner COMBI Pręt grzejny Okucia miedziane Okucia ALU Okładki rozety

Jeśli zdecydujesz się na ogrzewanie zarówno przy ogrzewaniu ciepłą wodą, jak i elektrycznym, zalecamy zestaw połączeniowy CORNER COMBI + pręt grzewczy:

RADA! Pręt grzewczy można doposażyć, ale nie zalecamy tej opcji ze względu na prawdopodobną konieczność demontażu drabiny grzewczej i opróżniania obiegu grzewczego. Wybór pręta grzejnego, patrz opcja 4.
UWAGA! Ponownie konieczne jest wybranie odpowiedniego wariantu konstrukcji lewego / prawego zaworu, patrz informacje powyżej.
CORNER COMBI jest dostępny w chromowanej lub szczotkowanej stali nierdzewnej.
UWAGA! Złączki zaciskowe + rozety osłonowe.
Dostępne w mocowaniach chromowanych lub ze stali nierdzewnej. Rozety na okładki są dostępne w chromowanej lub szczotkowanej stali nierdzewnej.

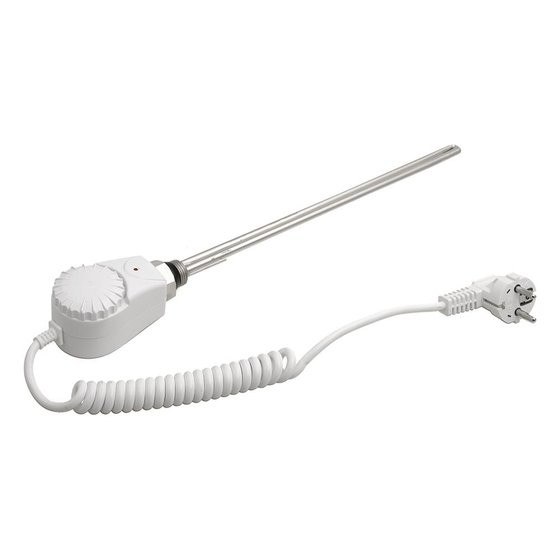

4. Ogrzewanie elektryczne - z termostatycznym prętem grzejnym

Wybierając ogrzewanie elektryczne oferujemy szeroki wybór prętów grzewczych - ONE, ONE-D, MOA, KTX, GV ...
RADA! Klient wybiera pręt grzewczy według własnego gustu, projektu i wydajności!
UWAGA! Pręt grzejny powinien mieć odpowiednią moc zgodnie ze specyfikacją elementu grzejnego lub najbliższą możliwą dolną.

Jeśli ogrzewanie jest ogrzewane elektrycznie, konieczne jest napełnienie tego ogrzewania płynem antykorozyjnym przeciw zamarzaniu , np . LIKIDO . Konieczne jest również zakupienie wtyczki ku ”do grzejników.
