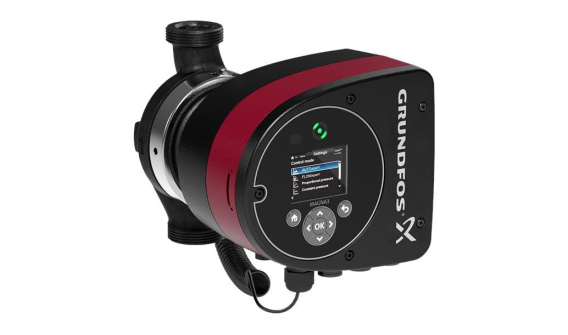

Pompa obiegowa GRUNDFOS MAGNA 3 25-80, korpus 180mm 97924246

GRUNDFOS MAGNA 3 to bezdławnicowa pompa obiegowa z mokrym wirnikiem silnika, uszczelniona tylko dwoma uszczelkami spoczynkowymi. Pompa i silnik stanowią optymalnie dopasowaną jednostkę.

Łożyska pompy są smarowane tłoczoną cieczą. Innowacyjny zacisk z tylko jedną śrubą umożliwia zmianę położenia głowicy pompy. Pompa jest praktycznie bezobsługowa i charakteryzuje się bardzo niskimi całkowitymi kosztami użytkowania.

 Opis pompy:

- sterownik zintegrowany w skrzynce sterowniczej
- panel sterujący z wyświetlaczem TFT
- skrzynka sterownicza przystosowana do opcjonalnych modułów CIM
- wbudowany przetwornik różnicy ciśnień i temperatury
- korpus pompy z żeliwa szarego (zależnie od modelu)
- koszulka rotora wykonana z kompozytu wzmocnionego włóknem węglowym
- tarcza łożyskowa i okładzina rotora wykonane ze stali nierdzewnej
- obudowa statora wykonana ze stopu aluminium
- elektronika chłodzona powietrzem
- MAGNA 3 jest pompą 1-fazową.

Cechy charakterystyczne
- AUTOADAPT
- FLOWADAPT i FLOWLIMIT ( eliminują konieczność stosowania zaworów dławiących).
- regulacja proporcjonalnociśnieniowa
- regulacja stałociśnieniowa
- charakterystyka stała
- Stała temperatura
- Stała różnica temperatur ( wymagany dodatkowy czujnik)
- charakterystyka maks. lub. min.
- automatyczna redukcja nocna
- silnik nie wymaga żadnego zewnętrznego zabezpieczenia
- okładziny izolacyjne dostarczane z pompami pojedynczymi dla instalacji grzewczych.
- szeroki zakres temperatury w sytuacji gdzie temperatury cieczy i otoczenia są zależne od siebie.

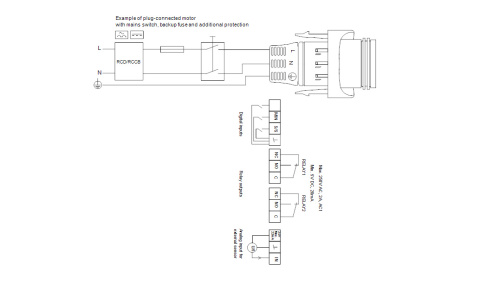

- Komunikacja Możliwa jest komunikacja z pompami MAGNA 3 poprzez:
- bezprzewodowy interfejs Grundfos GO
- moduły CIM (komunikacja fieldbus)
- wejścia cyfrowe
- wyjścia przekaźnika
- wejścia analogowe (licznik energii cieplnej)
- Silnik i sterownik elektroniczny Pompy GRUNDFOS MAGNA3 posiadają synchroniczny silnik 4-biegunowy z magnesami trwałymi (silnik PM). Silnik charakteryzuje się wyższą sprawnością od konwencjonalnych klatkowych silników asynchronicznych. Prędkość obrotowa pompy jest regulowana przez zintegrowaną przetwornicę częstotliwości. Przetwornik różnicy ciśnień i temperatury jest zintegrowany z pompą.

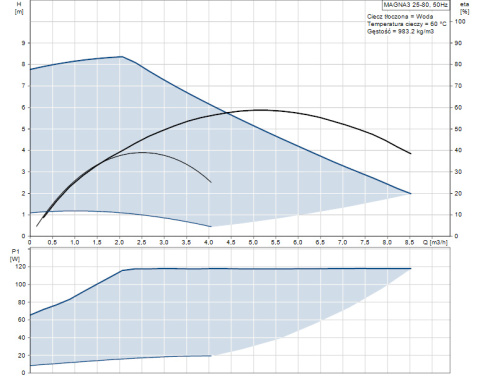

Ciecz:
Czynnik tloczony: Woda
Zakres temperatury cieczy: -10 .. 110 °C
Temperatura cieczy podczas pracy: 60 °C
Gęstość: 983.2 kg/m3

Techniczne:
Wydajność nominalna: 4.5 m3/h
Nominalna wysokość podnoszenia: 5.649 m
Klasa TF: 110
Dopuszczenia na tabliczce znamionowej: CE,VDE,EAC,CN ROHS,WEEE

Materiały:
Korpus pompy: Żeliwo szare
EN-GJL-200
ASTM A48-200B
Wirnik: PES 30%GF

Instalacja:
Zakres temperatury otoczenia: 0 .. 40 °C
Maksymalne ciśnienie pracy: 10 bar
Przyłącze rurowe: G 1 1/2"
Ciśnienie: PN10

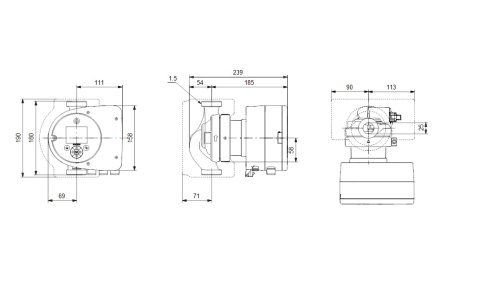

Długość montażowa: 180 mm

Dane elektryczne:
Moc wejściowa-P1: 9 .. 116 W
Częstotliwość podstawowa: 50 / 60 Hz
Napięcie nominalne: 1 x 230 V
Max. zużycie prądu: 0.09 .. 1.02 A
Rodzaj ochrony (IEC 34-5): X4D
Klasa izolacji (IEC 85): F

Inne:
Energia (EEI): 0.18
Masa netto: 4.81 kg
Masa: 5.27 kg
