Aqualine DIRECT Grzejnik łazienkowy, podłączenie śodkowe, 450x1322 mm, 539 W, biały ELM34

Zastępuje wycofany produkt ILM34

Ilustracja rozmieszczenia zdjęć i dokładna liczba poziomych rur zależy od konkretnego rozmiaru grzejnika - patrz rysunek techniczny.

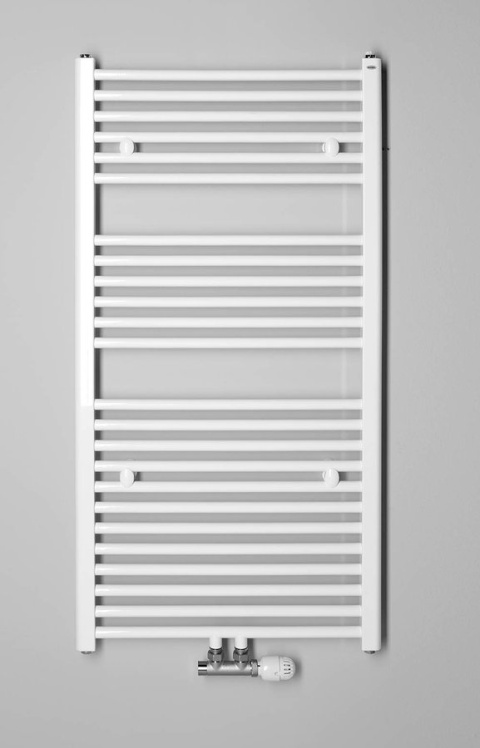

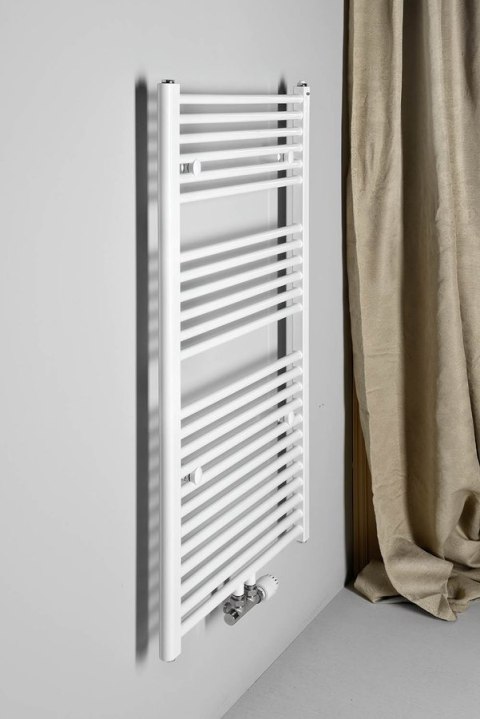

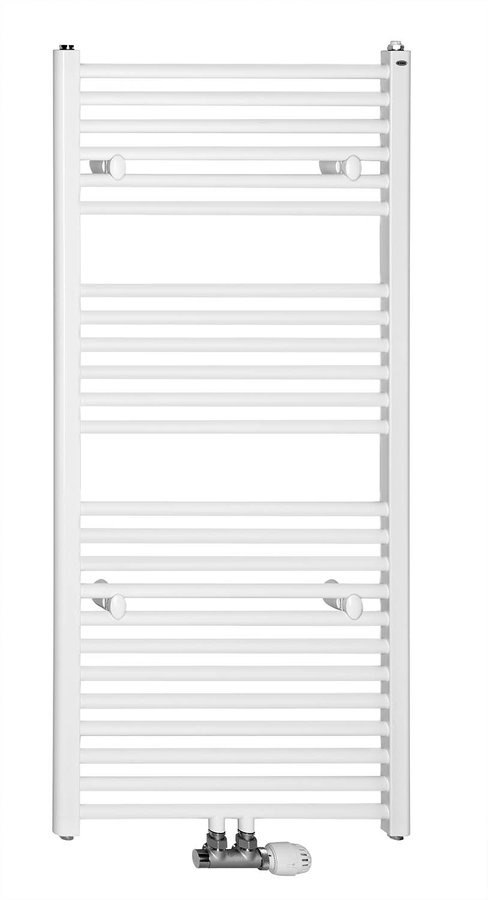

Tradycyjnie ukształtowany grzejnik z rurki stalowej w kolorze białym z prostymi poziomymi profilami, połączenie środkowe 50 mm.

• Oferujemy ten model w wielu wymiarach i za rozsądną cenę
• 4,7 litra
• 75/65/20 ° C 50T 50K = 539 W
• Zawory łączące nie są częścią obudowy, odpowiednie akcesoria można znaleźć w akcesoriach

Zalecane zestawy przyłączeniowe: TOP 50 - patrz akcesoria

Jeśli grzejnik jest ogrzewany tylko elektrycznie, należy kupić wtyczkę ku “do grzejnika (patrz akcesoria).

Podczas używania ELM do połączenia kombinowanego konieczne jest użycie zaworu TOP 50 (połączenie centralne) i wymaganego drążka grzewczego, który umieszcza się w lewym lub prawym stojaku chłodnicy. Nie ma potrzeby stosowania zaworu dla połączonego połączenia.

Połączenie ogrzewania centralnego i elektrycznego

Centralne ogrzewanie

Opcje "centralnego" podłączenia drabin grzewczych

1. Centralne ogrzewanie - ręczny zawór

Zestaw CUBE COMPACT Zestaw Miedź Śruba Lina wciągająca ALU

Jeśli zdecydujesz się na zakup drabiny tego typu, musisz wybrać odpowiedni zestaw mocujący.

Jeśli ogrzewanie ma być używane tylko do podgrzewania ciepłej wody bez głowicy termostatycznej, należy zakupić zestaw przyłączeniowy
np. COMPACT lub CUBE (zgodnie z projektem ogrzewania).
CUBE jest dostępny w chromie, stali nierdzewnej lub srebrze.
Zestaw COMPACT jest dostępny tylko w wersji chromowanej. COMPACT i CUBE nie rozróżniają wersji prawej / lewej.
RADA! Otwory rury wydechowej nie zawsze są idealnie wykonane, dlatego zalecamy zakup zestawu rozetek na okładki.
Pokrywy rozety służą do przykrycia rur Cu lub Alupex i nieczystych otworów w ścianie.
Pokrywy rozety dostępne są w wersji chromowanej lub ze stali nierdzewnej.
OSTRZEŻENIE! Nasze zawory do projektowania mają specjalny gwint 24-19, więc należy kupić zawór dla każdego z nich
mocowanie według materiału i średnicy rury - miedź / alupeks.
Zaciski są dostępne w wersji chromowanej lub ze stali nierdzewnej.

2. Centralne ogrzewanie - zawór z głowicą termostatyczną

Połączenie TWIN Złączki miedziane Złącze ALU Nakładka rozeta

Jeśli zdecydujesz się na wariant termostatyczny, zalecamy projekt TWIN:

Zestaw TWIN jest dostępny w wersji chromowanej lub ze stali nierdzewnej.
RADA! Zestaw TWIN jest dostępny w wersji prawej / lewej. Powyższy rysunek pokazuje lewą opcję. Oznacza to, że dopływ gorącej wody znajduje się po lewej stronie, a sama głowica termiczna po lewej (zawsze w widoku z przodu). Zalecamy wybór zaworu tak, aby głowica zawsze była skierowana w kierunku poziomych profili grzejnika, a nie po przeciwnej stronie.
OSTRZEŻENIE! Powyżej wspomniany łącznik zaciskowy do montażu ogrzewania + rozeta pokrywy.
Dostępne warianty kolorystyczne mocowania - chromowana lub szczotkowana stal nierdzewna.

3. Kombinowane ogrzewanie - zawór z głowicą termostatyczną

Drążek grzejny Łącznik miedziany Łącznik ALU Nakrywająca rozeta

Jeśli zdecydujesz się na używanie nagrzewnicy zarówno do ogrzewania ciepłą wodą, jak i do ogrzewania elektrycznego, zalecamy zestaw przyłączeniowy TWIN COMBI + pręt grzewczy :

OSTRZEŻENIE! Ponownie wybierz odpowiednią wersję boków lewo / prawo, zobacz powyższe informacje.
TWIN COMBI jest dostępny w wersji chromowanej lub ze stali nierdzewnej.
OSTRZEŻENIE! Śruba mocująca + rozeta pokrywy.
Dostępne warianty kolorystyczne mocowania - chromowana lub szczotkowana stal nierdzewna.
Pokrywy rozety dostępne są w wersji chromowanej lub ze stali nierdzewnej.
RADA! Pręt grzewczy można doposażyć, ale opcja ta nie jest zalecana ze względu na prawdopodobną potrzebę demontażu drabiny grzewczej i zwolnienia obiegu grzewczego.
Dostępne warianty kolorystyczne okucia chromowanego lub ze stali nierdzewnej. Pokrywy rozety dostępne są w wersji chromowanej lub ze stali nierdzewnej.
