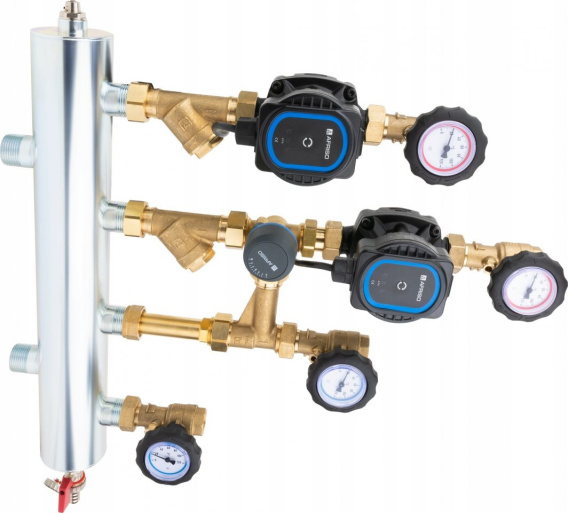

Afriso zestaw mieszający ze sprzęgłem hydraulicznym BPS 906 AP, człon bez mieszania i z zaworem obrotowym ARV 362, 9090620
| Wysyłka w ciągu | 3 dni |
| Cena przesyłki | 19 |
| Dostępność |
do 3 dni
|
| Kod kreskowy | |
| EAN |
Zamówienie telefoniczne: 783433733
| Zostaw telefon |
- maksymalna temperatura: 90°C
- maksymalne ciśnienie: 6 bar
- moc: max 70 kW
- przyłącza od strony instalacji: GW G¾"
- przyłącza od strony kotła: G1"
- obieg 1: bezpośredni
- obieg 2: ARV 362 ProClick, Kvs 6,3 m3/h
- pompy obiegowe: AFRISO APH 160
ZASTOSOWANIE
Zestawy mikserów ze sprzęgłem hydraulicznym BPS służą do połączenia źródła ciepła z dwoma częściami instalacji grzewczej zgodnej z PN-EN 12828. Mogą służyć do przyłączenia instalacji grzejnikowej, ładowania zbiornika na ciepłą wodę użytkową lub płaszczyznowej (np. podłogowej).
Zastosowanie sprzęgła hydraulicznego w instalacji, które jest elementem zestawów, zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła. Zestawy mikserów BPS mogą być zamontowane w instalacji ze sprzęgłem ustawionym w pozycji poziomej lub pionowej. Należy jedynie zwrócić uwagę, żeby osadniki filtrów skośnych były skierowane w dół, aby możliwe było ich czyszczenie.
BUDOWA
Zestawy mikserów BPS to gotowe części instalacji, składające się ze sprzęgła hydraulicznego oraz dwóch członów do przyłączenia instalacji odbiorczych. Do sprzęgła mogą być podłączone części do zasilania odbiorników bezpośrednio (bez zaworu mieszającego), z termostatycznym zaworem mieszającym ATM lub zaworem obrotowym mieszającym ARV ProClick. Człony wyposażone są w pompę oraz niezbędną armaturę, jak filtry siatkowe, zawory zwrotne, termometry czy zawory odcinające. Sprzęgło wyposażone jest w obrotowy zawór spustowo-napełniający oraz odpowietrznik ręczny. Zestaw od strony źródła ciepła posiada gwinty zewnętrzne G1” pod uszczelnienie płaskie. Od strony instalacji zamontowane są zawory odcinające z wewnętrznym gwintem G¾”.
- Przyłącza od strony źródła ciepła G1”
- Przyłącza od strony instalacji GW G¾”
- Przepływ przez sprzęgło max 4,0 m3 /h
- Moc sprzęgła max 70 kW przy ΔT = 15K
- Ciśnienie nominalne zestawu PN10
- Temperatura pracy zestawu max 90°C
- Ciśnienie nominalne sprzęgła PN16
- Stężenie glikolu max 50%
- Odpowietrznik ręczny, G1/2”
- Zawór spustowo-napełniający obrotowy, G1/2”
- Termometry Ø40 mm, 0÷100°C
- Filtry siatkowe GW G1”, PN10
- Zawory odcinające G1’’ x GW G¾”, PN25
- Zawory zwrotne GW G1”, PN10
- Pompy obiegowe AFRISO APH 160 15-7/130 mm, 230 V AC, 45 W (z kablem 1,6 m)
- Obrotowy zawór mieszający ARV 362 ProClick, Kvs 6,3 m3/h, PN10
